LM224DT 是由 STMicroelectronics 生產的一款多功能、高性能通用運算放大器，旨在滿足各類電子電路需求。此集成電路配備了四個獨立的放大電路，採用緊湊的 14 引腳表面貼裝（SOP）封裝，適合空間有限的電子設計應用。
該放大器提供極佳的操作彈性，供電電壓範圍廣泛，為 3V 至 30V（或 ±1.5V 至 ±15V），能與多樣化的電源系統架構兼容。其堅固的設計支持在 -40°C 至 105°C 的擴展溫度範圍內運行，確保在嚴苛的環境條件下仍能穩定性能表現。
主要性能特點包括低耗電 1.5mA、每通道輸出電流達 70mA，以及增益帶寬積 1.3MHz。此運算放大器具有卓越的精度，輸入偏置電壓低至 2mV，輸入偏置電流僅 20nA，適合敏感的模擬信號處理應用。
此通用型運算放大器特別適用於工業控制系統中的儀器測量、信號調節、濾波及緩衝任務，並廣泛應用於汽車電子、測量儀器以及消費電子產品。其無鉛且符合 RoHS 標準的製造工藝，確保環境永續並符合現代電子製造規範。
具有類似特性的等效或替代型號包括 TL074、LM358 和 LM324 運算放大器，它們在性能參數和電路配置上具有較大相似性。LM224DT 的表面貼裝封裝和多電路設計，為追求緊湊且可靠模擬信號處理元件的工程師提供了靈活的解決方案。
其較低的轉導率（slew rate）為 0.4 V/μs，表明其在需要精確、受控信號放大的應用中表現出色，可有效避免失真或快速電壓變化。
LM224DT 主要技術屬性
LM224DT 是一款通用放大器，能在 3V 至 30V 或 ±1.5V 至 ±15V 雙電源供電範圍內運作。其增益帶寬乘積達 1.3MHz，低齊崖速度為 0.4 V/μs，確保多種應用中的高效信號放大。電流需求僅 1.5mA，每通道可驅動最高 70mA，運算放大器性能卓越。輸入偏置電流僅 20nA，偏置電壓偏差為 2mV，有助提升信號處理的準確性。
LM224DT 包裝尺寸

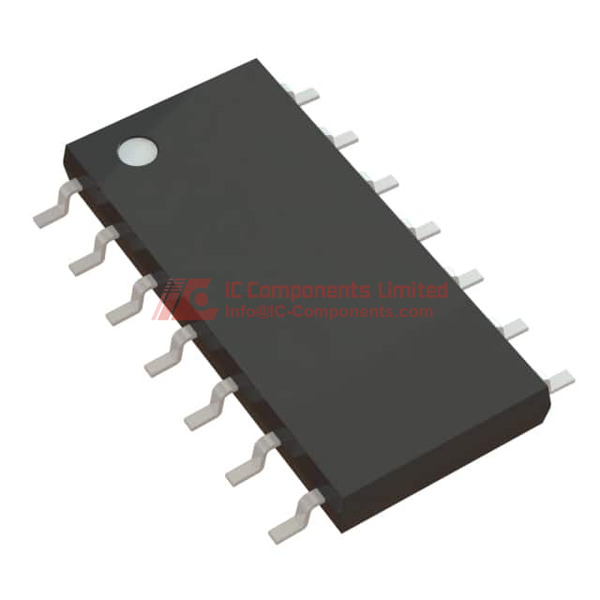

供應商封裝類型為 14-SO，封裝尺寸為 14-SOIC（寬度 0.154 吋，約 3.90mm），採用表面貼裝安裝方式，包裝為切割帶（CT）型。
LM224DT 應用領域
主要應用於積體電路（ICs）、線性放大器、測量儀器、運算放大器以及緩衝放大器等領域，適用於各種工業和電子應用需求。
LM224DT 功能特點
LM224DT具有廣泛的電源範圍，低偏置電流及偏差，優異的增益帶寬，低齊崖速度，並支援高電流驅動能力，適合於多元場合的高性能放大。
LM224DT 品質與安全特性
該產品工作範圍為-40°C至105°C，適應多種工業環境。無鉛且符合 RoHS 標準，保障環境安全。MSL 級別為1（永久性），可在不同濕度環境下長期穩定運作，確保品質與安全。
LM224DT 相容性
採用STMicroelectronics的14-SO封裝規格，經典的14-SOIC設計，方便與現有系統整合，適配標準焊接表面貼裝技術，確保兼容性和升級便利性。
LM224DT 資料表 PDF
可在本頁面下載LM224DT的詳細技術規格書，資料詳盡，包含各項技術參數和電路資料，助您做出準確的產品選擇與設計決策。
