LFXP20C-5FN256C 是來自蘭特半導體（Lattice Semiconductor）的一款高性能、低功耗場可程式邏輯閘陣列（FPGA）。作為嵌入式FPGA，它的設計旨在集成於各種電子設備與系統中，提供彈性、客製化功能及先進的性能特點。
LFXP20C-5FN256C 擁有20,000個邏輯元素陣列與405,504位總快取（RAM）位元，能實現複雜的數位設計。此款產品符合RoHS環保指令標準，採用256引腳封裝（FPBGA 17x17），適用於表面貼裝應用。該晶片的工作溫度範圍為0°C至85°C，適應多種環境條件。
LFXP20C-5FN256C 的一大優點是低功耗，其電壓範圍為1.71V至3.465V，特別適合電池供電或追求節能的應用領域，例如便攜式電子產品、工業自動化以及通訊系統。
此外，LFXP20C-5FN256C 與各類開發工具與軟體相容，使設計師能輕鬆將其整合於專案中。其彈性與可程式化的特性，使其成為在多種應用中，如客製硬體加速器、信號處理，以及影像／影片處理的多功能方案。
關於等效或替代型號，LFXP20C-5FN256C 為蘭特半導體 XP 系列的FPGA產品之一。該系列的其他型號，如LFXP2-5E與LFXP2-7E，具有不同的邏輯元素數量與功能特點，可滿足不同設計需求與性能要求。
LFXP20C-5FN256C 主要技術屬性
LFXP20C-5FN256C FPGA 具有20,000個邏輯元素/單元，總RAM位元數達405504，非常適合硬體加速應用。運作電壓範圍為1.71V至3.465V，並配備188個I/O端口，可連接各種外設設備。工作溫度範圍為0°C至85°C (TJ)，適用於多種環境條件下的高性能運行。
LFXP20C-5FN256C 包裝尺寸

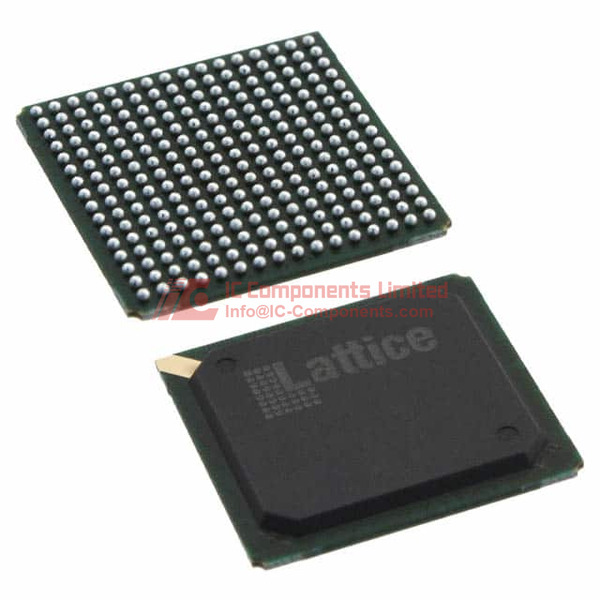

製造商規格包裝採用256-FPBGA（17x17），封裝形式為BGA。貼片類型為表面貼裝，方便高密度安裝與散熱。
LFXP20C-5FN256C 應用領域
廣泛應用於高速數位計算、電信、訊號處理及工業控制等多種領域，提供先進的硬體加速與數據處理能力。
LFXP20C-5FN256C 功能特點
Lattice LFXP20C-5FN256C FPGA內建20,000個邏輯元素並配備大量記憶體資源，具備高可靠性與靈活性。電源需求低，支援多種I/O配置，適用於各類複雜系統設計。
LFXP20C-5FN256C 品質與安全特性
符合RoHS環保標準，無使用有害物質如鉛，確保產品安全與環境友善。具備3級(168小時)的潮濕敏感等級(MSL)，需謹慎處理以確保品質。
LFXP20C-5FN256C 相容性
支援多種標準硬體平台與FPGA軟體開發工具，確保與不同PCB和電氣接口的良好相容性，方便集成於各類專案中。
LFXP20C-5FN256C 資料表 PDF
建議客戶至本公司網站下載最新的LFXP20C-5FN256C資料手冊PDF，以取得最全面且詳細的產品資訊與技術規格。
