UDK2559EB 是一款由 Allegro MicroSystems, LLC 生產的多功能電源分配開關暨負載驅動集成電路，專為提供強大的電源管理與分配能力，涵蓋多個輸出通道而設計。此集成電路能解決電子系統中的關鍵設計挑戰，提供精確的電源控制與保護機制。
該裝置特色在於先進的電源管理架構，擁有四個低側開關輸出，每個通道最高可承載 700mA。其可靠溫度範圍從 -40°C 延伸至 125°C，適用於要求在嚴苛環境條件下仍能維持穩定性能的工業與汽車應用。
主要功能特點包含全面的故障保護機制，結合電流限制與過溫保護。電路支援 4.75V 至 5.25V 的供電範圍，並能管理高達 60V 的負載電壓，具有高度的系統設計彈性。其雙極性輸出配置與非反相輸入設計，使得在複雜電子架構中整合更為簡便。
該裝置採用 28 薄型塑膠引腳封裝（PLCC），尺寸為 11.51x11.51mm，方便安裝與熱管理。並具備開/關界面，輸入與輸出比為 0:55，實現精準的電源控制。
主要優點包括強大的保護性能、多通道切換功能與高電流承載能力。此電路特別適用於汽車電子、工業控制系統、電信基礎設施與電源管理等需可靠且高效電力分配的應用領域。
在 Allegro MicroSystems 產品線中，可能的替代型號包含 UDK2558、UDK2560 或其他具有類似規格的電源分配開關裝置。然而，具體推薦型號仍需根據詳細比較分析來決定。
備註：該產品含鉛且目前不符合 RoHS 環保規範，可能影響其在某些法規嚴格的環境中的使用。
UDK2559EB 主要技術屬性
UDK2559EB 採用低側輸出配置，具備雙極性輸出類型，支持4.75V至5.25V的電源電壓範圍，最大承載負載電壓達60V，內建過流限制和過溫保護等強大故障保護機制，確保運作穩定可靠。具備非反相輸入與簡單的開/關切換界面，適用於廣泛的電子負載控制應用。
UDK2559EB 包裝尺寸

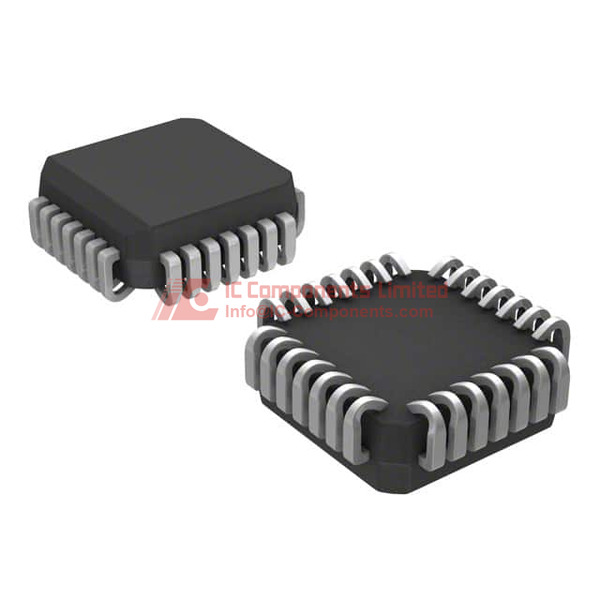

採用塑膠引腳封裝（PLCC），尺寸為28-PLCC（11.51×11.51毫米），包裝形式為管裝，方便裝配與運輸。
UDK2559EB 應用領域
主要用於汽車與工業領域中的電子負載供電與控制，能有效支援電力分配與負載驅動，提升系統整體效能與可靠性。
UDK2559EB 功能特點
具有低側輸出配置與雙極性輸出類型，支持載波電壓範圍廣（4.75V至5.25V），處理最大60V負載電壓，並配備穩健的故障保護功能，如電流限制與過溫保護。此外，採用非反相輸入設計，操作簡單方便，適用於多種通用場合。
UDK2559EB 品質與安全特性
UDK2559EB不符合RoHS規範，含有鉛元素。不過，其潮濕敏感度等級為3級(MSL 3)，可承受最高168小時的濕氣暴露，有助於在各種環境條件下保持耐用性。
UDK2559EB 相容性
UDK2559EB的輸入與輸出比例為0:55，最大輸出電流可達700mA，支援四路輸出，設計用於無縫整合到需要可靠電力分配的電子系統中。
UDK2559EB 資料表 PDF
本網站提供最權威且完整的UDK2559EB資料手冊，建議客戶直接下載以獲取詳細規格與應用指導，確保正確使用與系統集成。
