Maxim Integrated ICL7642CCPD 是一款高性能、多功能的積體電路，設計用作通用放大器，為電子設計應用提供卓越的彈性。這款四路運算放大器專為在廣泛工作條件下提供軌到軌（rail-to-rail）性能而打造，是多種信號調整與處理需求的理想解決方案。

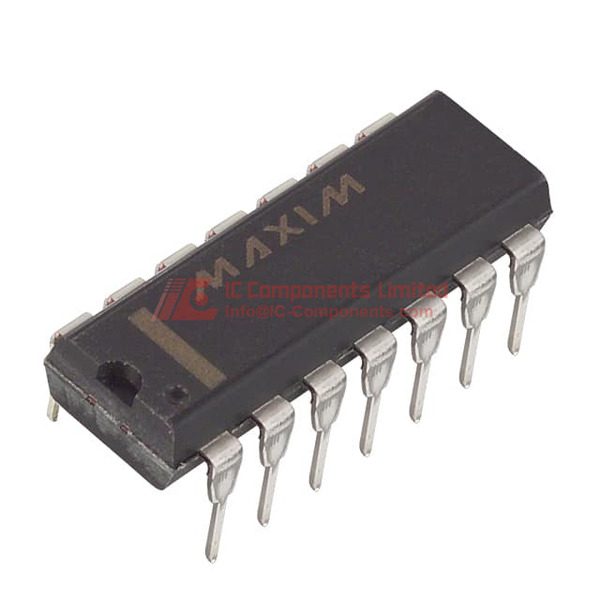

該器件採用標準的 14 引腳直插封裝（Dual In-line Package, DIP），內含四個獨立的放大電路，支援通孔插裝，確保與傳統電路板設計相容。其工作特性穩健，支援單電源或雙電源配置，電壓範圍從 2V 到 16V，能在 0°C 至 70°C 的溫度範圍內穩定運作。
主要技術亮點包括極低的輸入偏置電流僅為 1pA、適中的輸入偏移電壓 10mV，以及 44kHz 的增益帶寬積。軌到軌輸出能力確保信號最大擴展範圍與高信號保真度，這在需要精確信號放大且失真最小的應用中特別重要。
主要應用範圍涵蓋儀器儀表、信號調節、傳感器界面、音頻處理和一般類比信號放大場景。其多功能性使其適用於工業控制系統、測量設備及低噪聲類比信號處理電路。
雖然 ICL7642CCPD 為 Maxim Integrated 專屬，但潛在的同類或替代型號可能包括德州儀器（Texas Instruments）、Linear Technology 和 Analog Devices 等廠商提供的類似四路通用運算放大器。然而，直接替換時需進行詳細的性能比較分析，以確保功能相符。
該產品不符合 RoHS 標準，可能在某些現代電子製造環境中具有限制，尤其是在環境規範較為嚴格的情況下。設計師在選用此元件於新項目或既有系統時應予以考慮。
其設計優勢包括低功耗、易於實現以及在各種工作參數下的可靠性能。通孔封裝較表面貼裝方案更方便原型製作和手工組裝，適合快速開發與實驗使用。
ICL7642CCPD 主要技術屬性
制造商型號：ICL7642CCPD，製造商：Maxim Integrated，放大器類型：通用型，具有4個可達到軌對軌輸出的放大電路，適用於工業、商業和音頻應用，運作溫度範圍為0°C至70°C，單電源供電範圍為2 V至16 V，雙電源供電則為±1 V至±8 V，帶寬產品高達44kHz，轉速率為0.016 V/μs，輸入偏置電流僅1pA，輸入偏置電壓為10mV，確保高精度與穩定性。
ICL7642CCPD 包裝尺寸
包裝類型：14-PDIP，材料：管裝封裝，尺寸：14-DIP（0.300英吋，7.62毫米），引腳配置：直插孔，熱特性：潮濕敏感等級（MSL）1級（不限時間），電氣特性：供電電壓範圍—單一/雙電源（±）：2 V到16 V，±1 V到8 V。
ICL7642CCPD 應用領域
ICL7642CCPD通用放大器適用於需要軌對軌輸出的應用，支援多種配置，廣泛應用於工業、自動化、商業以及音頻信號處理領域。
ICL7642CCPD 功能特點
本集成電路為一款通用放大器，具備4個軌對軌輸出電路，最佳操作溫度範圍為0°C至70°C。在單電源供電方案下，電壓範圍為2 V至16 V，雙電源方案下為±1 V至±8 V，帶寬達44kHz，轉速率為0.016 V/μs，輸入偏置電流僅1pA，大幅提高測量精度，偏置電壓為10mV，確保高精度信號放大。
ICL7642CCPD 品質與安全特性
由於產品含鉛，符合特定免RoHS應用的需求，因此不符合RoHS標準。具有潮濕敏感等級（MSL）1級，表示可長時間使用而無需特別防潮措施，確保產品的耐久性與可靠性。
ICL7642CCPD 相容性
採用14-Pin DIP封裝並採用直插孔設計，方便與各種標準電路板（PCB）快速整合與兼容，提升組裝效率。
ICL7642CCPD 資料表 PDF
請從我們的官方網站下載ICL7642CCPD的數據手冊，以獲取最詳盡、最新的技術規格資料，協助您的設計與選型決策。
