UA741操作放大器：探索其主要功能和實際應用

這 UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 運營放大器是由德州儀器在1960年代初推出的，代表了電子歷史上的具有里程碑意義的成就。作為利用固態技術的開創性綜合操作放大器之一，它為現代模擬電路奠定了基礎。即使已經出現了更新，更有效的操作放大器，但由於其無與倫比的穩定性和可靠性，UA741仍在許多應用中繼續受到尊重。

目錄

UA741操作放大器概述

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 操作放大器因其顯著的適應性，尤其是其偏移電壓無能力而聞名。其性能在電壓跟隨器設置中亮起，這歸因於其廣泛的共同模式輸入電壓範圍和對閂鎖的彈性。它通過短路保護和內部頻率補償進行了設計，它承諾穩定操作而無需其他外部組件。

除了這些基本屬性之外，UA741還為各種應用提供了一系列功能。

- 操作效率跨度範圍為0°C至70°C，支持各種環境條件。

- 保持低偏移電流。

- 提供高收益。

- 表現出顯著的共同模式排斥比。

- 高輸入阻抗。

UA741憑藉其高公共模式輸入電壓範圍，有效地處理具有不同輸入水平的信號。此功能對於需要精確信號跟踪和擴增的應用特別有益。此外，短路保護功能在保護設備免受潛在傷害的情況下起著至關重要的作用，從而確保其在實際應用中的壽命和可靠性。

UA741的替代方案

儘管 UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 因可靠性而贏得了聲譽，但新的操作放大器可提供增強的性能和額外功能。以下是一些值得注意的選擇：

AD711

這 AD711 AD711 AD AD711 AD MSOP8 In Stock: 12278 pcs 雙通道，高精度操作放大器在低扭曲，低噪聲，高速和高增益的區域發光。由於其出色的信號完整性，它在精確信號放大方面特別有效。專業人士在音頻處理系統中高度重視IT，在此聲音清晰度和忠誠度提高了用戶體驗。

LM358P

與UA741共享相似之處 LM358P LM358P Texas Instruments IC OPAMP GP 2 CIRCUIT 8DIP In Stock: 53700 pcs 雙通道運算放大器的區別是其較低的靜態電流和降低的功耗。它的優質共同模式排斥比消除了額外的補償電路需求，有利於其在電池供電設備中的使用。因此，它在便攜式診斷工具中提供了提高的能源效率，這使其成為需要最少功率的應用程序的實用選擇。

OP07

以其超精確而聞名 OP07 OP07 ADI ADI SOP-8L In Stock: 138792 pcs 擁有極低的偏移電壓和輸入偏置電流，使其非常適合高精度測量和傳感器信號放大。在實驗室環境中，它在數據採集系統中證明了出色的可靠性。它的精度證明了在熱情追求精確的情況下至關重要的。

TL072

TL072是一種高性能的JFET輸入操作放大器，由於其噪聲較低，帶寬較高和溫度漂移特性而引人注目。增強的過載保護進一步將其與UA741區分開。這使其成為儀器和醫療電子工程師的青睞選擇，在敏感條件下，穩定性和穩健性能至關重要。

當人們研究這些選擇時，顯而易見的是，提高精度，提高功率效率並提高運營穩定性的明顯趨勢變得顯而易見。每個替換運算放大器都提供適合特定應用程序的獨特屬性，反映了經典UA741以外的重要技術進步。

UA741引腳配置

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs OP-AMP的8針佈局為電子電路帶來了多功能性和可靠的操作，從而通過了解每個引腳的特定功能，從而實現了精製的電路設計。

詳細的引腳功能

- 引腳1：偏移零

該引腳允許將偏移電壓微調為零。通常，電位計橋橋1號和引腳5，校正任何偏移電壓以提高高精度電路的準確性。

- 引腳2：反轉輸入（in-）

在此處饋電的信號相對於輸出反轉。該PIN適合從基本電壓反轉到高級信號處理的任務。在使用引腳3進行信號的同時，將此輸入接地，將操作放大器變成非反向放大器，這是一種在放大器設計中珍惜的配置。

- 引腳3：非反轉輸入（in+）

該引腳處的信號與輸出保持相同。結合對倒置輸入的反饋，它可用於放大信號無反轉的信號，這對於創建緩衝區或電壓關注者至關重要。

電源連接

- 引腳4：負電源電壓（VCC-）

該引腳連接到負電壓源，從而使運算放大器可以在雙電源模式下運行。這種配置有益於管理正信號波動和負面信號波動，尤其是在音頻電路中。

- 引腳7：正電源電壓（VCC+）

連接到正電壓源可確保運算放大器在其指定限制內​​運行。正確的電壓選擇對於維持運算放大器的性能並延長其壽命至關重要。

產出和輔助功能

- 銷5：偏移零

鏡像引腳1的功能，該引腳用於完善偏移電壓設置。它的使用在輸出保真度最重要的精確應用中很常見。

- 引腳6：輸出

該PIN傳達了放大的信號，能夠驅動各種負載，從簡單的指示器LED到模擬計算中復雜的反饋機制。

- 引腳8：沒有連接（NC）

該別針在內部沒有連接，提供了設計靈活性。實踐經驗表明，將NC引腳保持不變或將其接地以增強電路穩定性並避免出乎意料的問題。

UA741的關鍵參數

對於有效的電路設計，了解 UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 的參數是必不可少的，因為這些特徵會影響放大器的性能和約束。

輸入公共模式範圍（CMR）

UA741 opAmp的輸入共同模式範圍（CMR）從負電源電壓到正電源電壓，通常為-15V至 +15V。該範圍在確保正確的輸入信號處理而不會失真的情況下起著至關重要的作用。

在實際應用中，設計人員確保輸入信號保留在此範圍內以保持信號完整性。超過CMR可以導致非線性和不可預測的行為，可能會損害電路的準確性和可靠性。

輸入偏置電流

輸入偏置電流平均約為80納米安，這是對溫度變化敏感的參數。

例如，在傳感器接口電路中，由於溫度變化而導致的輸入偏置電流的變化可能會引入測量誤差。設計師經常實施溫度補償技術來減輕這些影響，從而確保在不同環境條件下的穩定性能。

開環收益

UA741的開環增益約為100,000倍，從而促進了顯著的信號擴增。

這種高收益需要仔細注意反饋循環穩定性。在諸如音頻放大器和信號調節電路之類的高增益應用中，反饋網絡旨在避免振盪並確保一致的放大。開環收益直接影響整體性能和放大器保真度。

帶寬

UA741的帶寬約為1MHz，表明放大器可以有效地運行而不會顯著損失增益的頻率範圍。

除了該範圍之外，放大功能會降低，從而影響高頻信號應用。在通信系統中，工程師使用此帶寬來確保在操作頻率內的信號得到準確的放大，而較高的頻率可能需要替代放大解決方案。遵守帶寬限制對於在頻率依賴性應用中達到所需的性能至關重要。

輸出電阻

輸出電阻約為75歐姆，影響了UA741驅動負載的能力。

該參數對於阻抗敏感電路（例如音頻和傳感器接口）至關重要，其中負載匹配至關重要。設計人員考慮了此輸出電阻，以防止信號降解並確保有效的功率傳遞到負載。適當的匹配技術和阻抗考慮對於維持電路完整性和性能是必要的。

總之，掌握UA741運算放大器的參數對於優化電路設計和實現可靠操作至關重要。通過仔細考慮輸入共同模式範圍，輸入偏置電流，開環增益，帶寬和輸出電阻等因素，設計師可以創建強大而有效的電子系統。當充分理解和熟練管理時，這些參數為創新和精確的電子解決方案鋪平了道路。

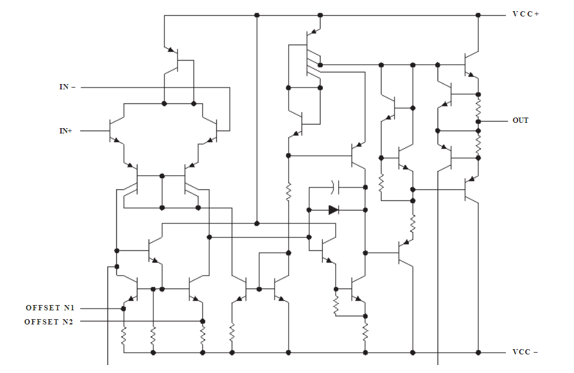

UA741操作放大器示意圖

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 不僅僅是通用操作放大器；這是許多電子電路中必不可少的構建塊。無論是用於主動濾波器設計，振盪器還是放大器，它都提供了高性能和魯棒性，為各種電子系統提供了堅實的基礎。

UA741內部結構和操作原理

內部結構

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 結合了一個複雜的體系結構，該體系結構由幾個關鍵階段組成：差分輸入階段，差分放大器階段和輸出階段。在差分輸入階段，PNP和NPN晶體管的複雜混合物有效地將信號傳遞到兩個不同的差分放大器。

這些放大器將信號傳遞到主要由NPN晶體管組成的輸出階段。該階段有助於進一步擴大信號，以確保它們可以有效地驅動預期的負載。

如此精心製作的設計使UA741在各種應用中都表現出色。例如：

- 在高保真音頻設備中，精確的差分輸入階段最大程度地減少了失真。

- 強大的輸出階段可提供清晰而強大的聲音輸出。

操作原則

UA741的功能是通過其差分輸入啟動的。在非轉移輸入處的電壓增加會導致輸出電壓上升，而反轉輸入時的增加會導致輸出電壓降低。

這些動作構成了差分放大器的核心，從而闡明了它們在信號處理中的作用。在差分放大器階段，晶體管對於放大輸入信號至關重要。然後，這些放大信號在輸出階段內演變為輸出電壓，該輸出階段最佳地使用收集器追隨者配置。

此配置：

- 增強驅動能力

- 大大降低了產出阻抗

UA741的操作原理轉化為傳感器信號調節和模擬計算等領域的實際應用。例如：

- 在傳感器應用中，精確放大差分信號的能力同時保持低輸出阻抗可以實現準確和抗噪聲的測量輸出。

這種能力使UA741成為儀器和控制系統中的寶貴資產。

UA741的獨特內部結構和高級操作原理突出了其在模擬電路設計中的普遍使用。它的性能指標為工程師提供了將其部署到關鍵和精確任務中所需的保證。

UA741的應用

維也納橋振盪器

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 在設計Wien Bridge振盪器方面發現了其價值，該振盪器工程師用於正弦波生成。利用UA741的精確屬性會產生穩定的低衰減輸出。

- 這些振盪器在生成音頻信號，儀器和功能生成器時發現了實際用途。

它的設計簡單性促進了可靠和教育的使用，這是在學習環境和工業應用中經常遇到的學術和專業儀器必不可少的。

控制系統

UA741操作放大器在控制系統中的作用不能被誇大。它通常用作誤差放大器或循環控制器，處理和放大低級信號。

- 這提高了HVAC溫度控制和運動速度調節等系統的準確性和響應能力。

工程師通常會選擇UA741的穩健性和直接集成到各種控制場景中，從而將過程控制跨越機器人系統。

DVD記錄器

在DVD記錄器中，UA741放大器的精度在信號調理和誤差校正中起著至關重要的作用。

- 它的貢獻可確保通過在數字轉換過程中保留模擬信號來確保高質量的音頻和視頻錄製。

專業人士欣賞UA741的低偏移電壓和高輸入阻抗，這對於保持信號保真度至關重要，從而實現了媒體生產至關重要的出色錄製質量。

模擬過濾器

使用UA741操作放大器的模擬過濾器對於其確切的頻率響應而值得注意，這對於音頻處理和電信至關重要。

- 放大器的穩定性和帶寬功能有助於創建低通，高通，頻道和帶擋量的過濾器。

這些過濾器對於降噪和信號形成至關重要。射頻和音頻扇區的工程師依靠這些過濾器的一致性和精製的信號控制。

信號放大器

在信號調節和放大是關鍵的一系列應用中，在一系列應用中，將UA741作為信號放大器的多功能性很明顯。

- 從聲音錄製設備中的前置放大器到儀器中的分期，UA741可確保信號完整性。

現場使用強調了其在醫療儀器中的可靠性，在此，精確的信號放大對於診斷和患者監測至關重要。

音頻放大器

音頻放大以UA741為特色，有助於實現高忠誠度和音頻放大器的最小變形。

- 它的用法跨越消費者音頻設備和專業聲音工程。

聲音工程師和發燒友都尋求UA741的清晰，一致的放大，增強了整體聆聽體驗並確保聲音精確度。

集成商和差異化者

模擬計算和信號處理基礎的集成劑和區分器受益於精確的UA741帶來。

- 這些電路在波形產生，模擬計算機和控制系統中至關重要。

合併UA741使這些電路能夠對信號進行複雜的數學操作，並在科學研究和工程中大量使用。設計師利用UA741在模擬域中的高級計算任務的可預測性能和穩定性。

總之，UA741的不同應用突出了其對各種技術進步的影響。它一致的性能和適應性鞏固了其在過去和現代電子設計中的重要作用。

UA741的常見問題和解決方案

管理過熱和性能降解

過熱會大大降低 UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 操作放大器的效率和功能。為了維持其性能，該設備必須保持在指定的溫度範圍內。工程師經常使用冷卻機制（例如風扇或散熱器）來消耗多餘的熱量。實際步驟包括測量環境溫度並相應調整熱管理系統以避免過熱。

解決來自環境和電源因素引起的噪聲問題

噪聲可能來自各種來源：環境干擾，電源不一致等。通過利用低噪聲電源並優化電路佈局，可以最大程度地減少噪聲干擾。其他技術（例如合併過濾器）可以進一步減輕噪聲。通過實踐經驗證實，將敏感組件放在高頻源和採用屏蔽技術的情況下可以大大降低噪音水平。

解決頻率響應挑戰

頻率響應問題通常需要詳細的電路設計分析。調整組件選擇並可能重新設計電路可以解決這些挑戰。選定的組件應具有合適的頻率特徵，並且適當的阻抗匹配對於增強頻率響應至關重要。模擬分析是經驗豐富的工程師的普遍做法，可以預測和糾正物理實施之前的頻率響應異常。

管理過多的偏置電壓

過多的偏置電壓會損害UA741的功能。通常可以通過精確調整偏置電路來解決此問題。用精度設置偏置電壓可確保可靠的操作。在實際情況下，工程師通常使用示波器來監視和微調偏差水平，以確保它們保持在所需的範圍內。

減輕輸出信號失真

輸出信號中的失真可能是由不適當的電源電壓或過度增益設置引起的。為了減輕失真，可能需要調整供應電壓或增益設置。如實踐經驗所表明的那樣，對這些參數進行微調可以顯著提高信號完整性。定期使用信號分析儀可以檢測和糾正與失真相關的問題。

總之，解決這些常見問題的UA741涉及根據觀察到的性能仔細融合組件選擇，電路設計和實際調整。通過細緻的監視和調整，工程師可以確保此廣泛使用的操作放大器的可靠和高效運行。

常見問題[常見問題]

1.了解UA741的作用

UA741 UA741 BOLE UA741 ST SO-3.9 In Stock: 88969 pcs 是一種高度用途的操作放大器（OP放大器），以其偏移電壓無功能而聞名。此功能使其成為電壓追隨者應用程序的流行選擇。

- 其高共同模式輸入範圍可確保它可以處理各種輸入信號。

- 其對閂鎖的抵抗力提高了其在眾多模擬信號處理任務中的可靠性。

在Precision儀器設計的世界中，UA741通常以其穩定性和可預測的性能而受到讚譽，為專業人士提供了可靠的工具，可用於準確的測量和可靠的輸出。

2.比較UA741和LM741

儘管UA741和LM741均設計為通用功能放大器，但它們並不相同。

- UA741經過精心設計，可提供出色的性能指標。

- 在要求提高精度和增強可靠性的應用中，它通常受到青睞。

工程師經常在關鍵的模擬電路中選擇UA741，在臨界模擬電路中，性能的細微差異會對結果產生深遠的影響。

3. IC等效於UA741

在考慮UA741的替代方案時，會想到幾種選擇：

- CA3140脫穎而出，其MOSFET輸入提供了更高的輸入阻抗，在特定情況下有益。

-LM324在類似應用中經常被選為其顯著性能。

這些IC中的選擇涉及評估預期應用的特定要求和績效限制。

4. UA741的電壓範圍

UA741的工作電壓範圍從 +4.5V到 +18V，典型的規格在 +5V和 +15V之間。

- 這種適應性使其適用於各種電源配置。

- 確保保留在此範圍內的供應電壓可以促進設備的最佳性能和長期可靠性。

5. UA741的開環獲得

UA741以其高約200,000 v/v的高開環增益而聞名。

- 這樣的顯著增益有助於最大程度地減少高增益配置中的誤差，從而確保對輸入信號的精確擴增。

在音頻設備和傳感器信號放大器等實用應用中，這種高開環增益對於保持信號完整性和減少失真至關重要，這使UA741成為電子愛好者和專業人士的最愛。
