翹板開關類型、接線、額定值和應用

翹板開關廣泛應用於電氣系統中，實現簡單可靠的控制。本文解釋了它們是什麼、它們如何運作以及可用的不同類型。它還涵蓋選擇技巧、接線基礎知識、額定值和常見應用，以幫助您了解和選擇正確的開關。

目錄

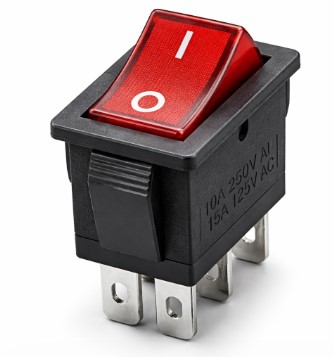

圖 1. 翹板開關

什麼是翹板開關

搖臂開關是一種電氣開關，用於透過按下開關的一側使其前後搖動來打開或關閉電路。當您按下一側時，它會完成電路並打開設備，而當您按下另一側時，它會斷開電路並將其關閉。翹板開關是一種平滑的蹺蹺板式運動，使其易於操作且視覺化清晰。它常見於家用電燈開關、電器、電源板和車輛儀表板。一些搖臂開關還包括內建燈，以指示它們何時打開，而其他搖臂開關可能設計用於更複雜的功能或瞬時使用。

翹板開關如何運作？

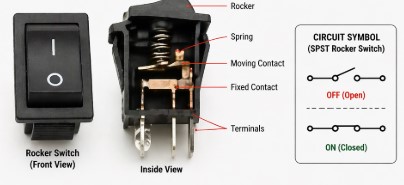

圖 2. 搖桿 開關 工作原理

一個 翹板開關透過簡單的機械動作來運作 控制電路中的電流。開關內部有與端子連接的金屬接點。當您按下搖桿的一側時，它會以中心點為中心旋轉，並將內部觸點推在一起，從而使電流流動並打開設備。當您按下另一側時，搖桿會向後移動，分離觸點並停止電流，從而關閉設備。

此開關的設計使得一側保持向下，而另一側保持向上，清楚顯示電路是開路還是閉合。在某些設計中，小彈簧有助於將機構快速卡入到位以實現牢固連接。對於發光搖臂開關，當電路處於活動狀態時，開關內部的小燈會亮起，即使在光線較暗的情況下也可以輕鬆查看開關狀態。

翹板開關的常見類型

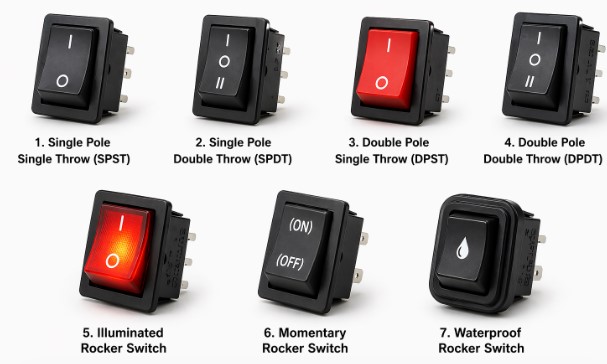

圖 3. 搖桿開關的種類

單刀單擲 (SPST)

最簡單的類型，用於透過一個輸入和一個輸出打開或關閉單個電路。它常見於燈、風扇和電源板等基本家用電器中。

單刀雙擲 (SPDT)

允許在兩個不同的電路或輸出之間切換，提供更多控制選項。它通常用於需要在兩種模式或裝置之間進行選擇的應用程式。

雙刀單擲 (DPST)

透過一個開關動作同時控制兩個獨立的電路。這對於同時關閉火線和中性線以增加安全性非常有用。

雙刀雙擲 (DPDT)

可以控制兩個電路並在每個電路的兩個輸出之間切換，使其適合反轉馬達方向或處理更複雜的電氣系統。

發光搖臂開關

包括一個內建燈（通常是 LED），用於指示開關何時打開或處於活動狀態。它可以幫助用戶輕鬆識別開關狀態，尤其是在低光源條件下。

瞬間搖臂開關

僅在按下時保持開啟狀態，釋放後返回原始位置。它通常用於需要臨時啟動的應用，如喇叭、門控製或機械。

防水翹板開關

採用保護性密封設計，防水防塵。它非常適合經常暴露在潮濕環境中的戶外、汽車或海洋環境。

SPST、SPDT、DPST、DPDT

開關	內部 行動	常見 （通訊）	職位	什麼 確實發生了	範例
單刀單擲	開啟/關閉一條路徑	否	2（開/關）	連接或斷開單個 線	開啟/關閉燈
單刀雙擲	在兩條路徑之間選擇	是（1 個 COM）	2	COM 連接到任一輸出 A 或乙	兩路燈開關（樓梯 接線）
DPST	兩個 SPST 合而為一	否	2	兩條獨立的線路開關ON/OFF 在一起	切割帶電和中性
DPDT	兩個 SPDT 合而為一	是（2 個 COM）	2	兩個電路在兩個之間切換 同時輸出	反轉馬達方向

如何選擇合適的翹板開關？

電氣額定值、IP 額定值和認證

翹板開關接線和端子類型

基本接線（SPST – 簡單開/關）

圖 4。簡單的開/關

• 輸入（線路/火線）- 連接電源並向交換器供電。

• 輸出（負載）- 連接到設備並在開關打開時接收電源。

3 針翹板開關

圖 5。3 針搖桿

• 公共端(C) – 主電源輸入端子。

• 負載(L1) – 當開關開啟時供電給設備。

• 接地(G) – 用於內部LED 或指示燈。

DPDT 接線（進階）

圖 6. DPDT進階接線

• 輸入 – 從電源接收功率或極性。

• 輸出－連接到設備或馬達。

• 交叉連接－允許反轉極性，對於改變馬達方向非常有用。

常見端子類型

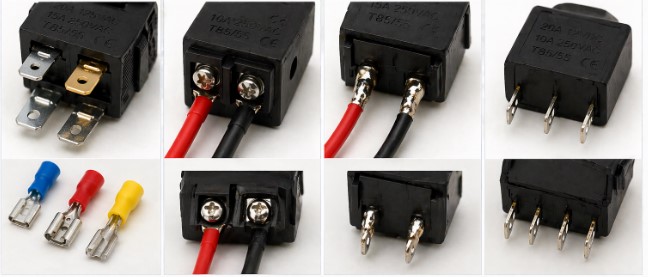

圖 7. 搖桿 開關的不同 端子

鏟子（快速連接） – 滑入連接器的扁平金屬片，通常用於汽車和一般應用，因為它們安裝或拆卸快速且方便。

螺絲端子 – 透過擰緊螺絲來固定電線，使其非常適合需要牢固連接的工業或重型設定。

焊接端子 – 電線直接焊接到端子上，提供電子和 DIY 專案中常用的永久穩定連接。

插針端子 – 直針設計用於安裝在電路板 (PCB) 上，為小型設備提供緊湊、整潔的連接。

發光、密封和高電流搖臂開關

發光搖臂開關 具有內建 LED 燈或霓虹燈 當開關處於活動狀態時打開，提供清晰的 開/關狀態的視覺指示，這在以下方面特別有用 弱光或夜間環境 例如車輛和控制面板。根據設計，它們可能需要額外的端子用於燈連接。

密封搖臂開關 構造有 橡膠套、墊圈或內部密封件 防止 灰塵、水和碎片，通常被評為 IP標準（例如IP65或IP67）。這使得它們非常適合 戶外、海洋、農業和工業環境 常暴露於潮濕或污染物的地方。

大電流搖臂開關 是用 更重的內部接點和耐用的材料 安全處理 更高的電壓和電流負載，降低風險 過熱或電氣故障e。它們通常用於 要求嚴苛的應用 比如 工業機械、電動工具、汽車系統和高功率電路，其中可靠性和安全性至關重要。

翹板開關的常見應用

家庭使用

常用於壁燈開關、風扇和小家電，因為它們簡單且易於操作。

汽車和交通工具

用於控制汽車、卡車和船舶中的燈光、風扇、窗戶和配件的儀表板。

工業設備

用於控制面板和機械，以管理工廠和車間的電源和功能。

電源板和延長線

內建於電源板中，可一次快速開啟或關閉多個裝置。

電子及電器

用於電視、電腦電源、廚房電器等設備的主電源控制。

船舶應用

安裝在船隻和戶外設備中，通常作為密封開關來處理水暴露。

結論

了解搖桿開關可以更輕鬆地在不同的應用中安全有效地使用它們。透過了解其類型、額定值、接線和正確選擇，無論是簡單的家用設備還是更複雜的電氣系統，您都可以確保可靠的性能和長期使用。
