0201 與 0402 MLCC：封裝大小、直流偏壓、焊接和更換指南

0201 和 0402 MLCC 在紧凑型 PCB 設計中節省了 PCB 空間，但小型封裝的尺寸也改變了電容器在實際電路中的性能。有限的介電體體積可能會降低電容、電壓額定值和直流偏壓邊際，而組裝風險如 Tombstoning、焊膏控制和返工損壞變得更加難以忽視。此指南比較了 0201 和 0402 陶瓷電容器、型號選項、佈局使用、組裝風險、直流偏壓行為和更換檢查。

目錄

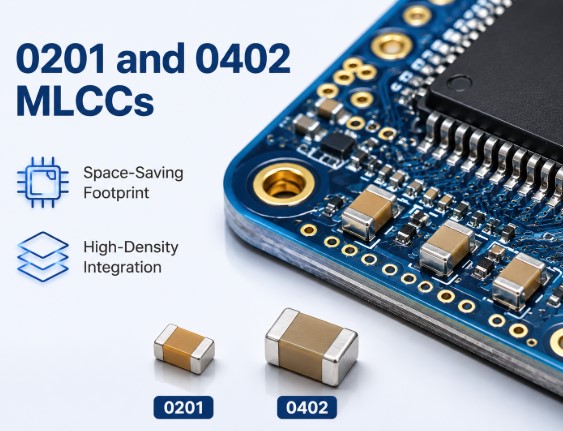

圖 1. 0201 和 0402 陶瓷電容器

為什麼 0201 和 0402 MLCC 在高密度 PCB 設計中使用

0201 和 0402 MLCC 被用於高密度 PCB 設計，因為它們減少了當地去耦和過濾所需的面積。通過佔用較小的面積，它們增加了元件密度，並在密集的 IC、RF、傳感器和電源管理部分周圍創造了更多的布線空間。它們的小尺寸還允許更接近關鍵 IC 電源引腳放置，提高去耦性能並降低寄生電感。權衡在於，較小的封裝使介電體體積減少，這可能會降低可用電容並使組裝變得更加敏感。

0201 與 0402 MLCC 封裝大小和佈局權衡

小型封裝 MLCC 的關鍵規格

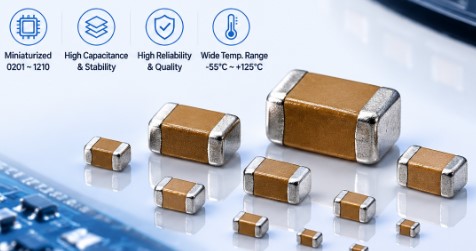

圖 2. 小型封裝 MLCCs

以下示例突顯了在電源去耦、過濾和高密度 PCB 應用中常用的 0201 和 0402 陶瓷電容器。這些示例涵蓋了 IC 去耦、當地過濾、低電壓電源軌和小型封裝更換的常見 0201 和 0402 MLCC 選擇。

零件號	關鍵規格	更好的用途	修訂選擇備註
CL03A104KQ3NNNC CL03A104KQ3NNNC Samsung Electro-Mechanics CAP CER 0.1UF 6.3V X5R 0201 In Stock: 5430065 pcs	0.1µF, 6.3V, X5R, 0201	超緊湊 IC 去耦	當 PCB 已支持 0201 放置時使用。檢查 6.3V 降額、直流偏壓損失、焊膏控制和檢查能力。
GRM033R60J104KE19 GRM033R60J104KE19 MURATA 1141 In Stock: 2403201 pcs	0.1µF, 6.3V, X5R, 0201	緊湊的 電源引腳旁路	適合非常緊湊的低壓電源引腳旁路。在量產之前確認撿放準確性、焊墊平衡和AOI檢查。
CL05B104KO5NNNC CL05B104KO5NNNC Samsung Electro-Mechanics CAP CER 0.1UF 16V X7R 0402 In Stock: 14509695 pcs	0.1µF, 16V, X7R, 0402	0402去耦具備較高的電壓安全邊際	當0.1µF去耦需要0402封裝且其電壓安全邊際高於6.3V元件時使用。替換之前檢查焊接圖案和元件高度。
GRM155R71C104KA88 GRM155R71C104KA88 Murata Murata 2020+RoHS In Stock: 20000 pcs	0.1µF, 16V, X7R, 0402	通用的0402 IC去耦	適合用於需要X7R溫度範圍和16V額定值的0402去耦。確認直流偏壓曲線和操作電壓的安全邊際。
CL05A105KA5NQNC CL05A105KA5NQNC Samsung Electro-Mechanics CAP CER 1UF 25V X5R 0402 In Stock: 7777745 pcs	1µF, 25V, X5R, 0402	緊湊布局中更高的局部電容	當在0402佈局中需要更多的局部電容時使用。在使用作為替換之前，檢查實際工作電壓下的有效電容。

此表格包括常用於緊湊去耦和局部電源過濾的0.1µF 0201、0.1µF 0402和1µF 0402選項。

我們的網站提供0201和0402 MLCC選項，適用於緊湊的PCB佈局、局部去耦以及小包替換需求。您可以在產品頁面上查看可用的部件編號、電容值、電壓額定值、介電類型和包裝尺寸。如需替換或替代型號需求，我們的團隊可以根據您的電路要求幫助檢查合適的小包 MLCC 選項。

小包 MLCC 的焊接、放置和組裝挑戰

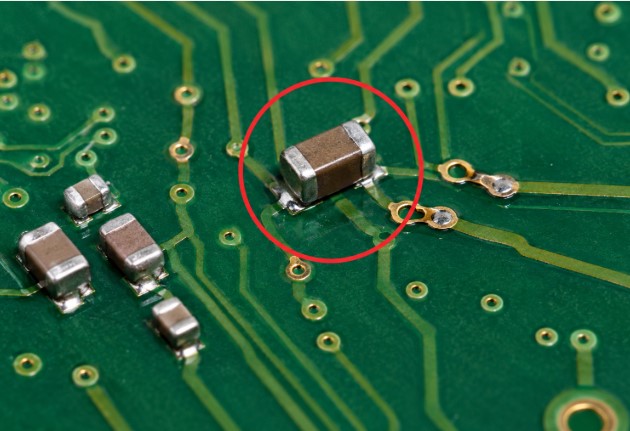

圖3. 小包 MLCC 的挑戰

0201和0402 MLCC節省電路板面積，但其小焊墊使焊接和檢查要求更為嚴格。焊膏體積、焊墊平衡、放置準確度和回流曲線的控制比大尺寸封裝更為緊湊。

封裝尺寸如何影響電容、電壓額定值及DC偏壓性能？

小包 MLCC 節省PCB空間，但較小的外形也限制了介電材料的體積和內部電極面積。與較大封裝相比，這可能會減少可用電容、電壓選項和直流偏置裕度。因此，0201和0402陶瓷電容應通過有效電容、電壓額定值、封裝尺寸和組裝限制進行檢查，而不是僅依賴名義電容。

例如，0.1µF 0201 MLCC在工作電壓下可能會因DC偏壓效應而損失相當一部分的名義電容。0.1µF 0402 MLCC、16V 0402 X7R MLCC或25V 0402 X5R MLCC可能會根據介電材料的結構和電壓降額提供改善的DC偏壓性能。

有關MLCC特性、介電類型、電容行為和選擇指導的更深入理解，請參見我們的主要MLCC電容器選擇指南。

0201 和 0402 MLCCs 的常見應用

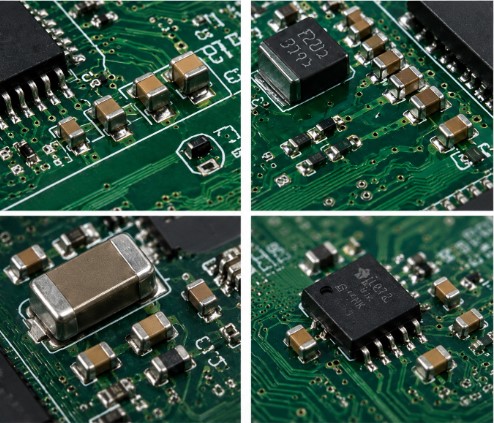

圖 4. 0201 和 0402 MLCCs 的常見應用

0201 和 0402 MLCCs 用於必須緊貼 IC、感測器、RF 模組或電池供電電路的電容器。它們的尺寸小巧，非常適合智能手機，因為智能手機在緊湊的佈局中需要多個電容器進行電源管理和信號解耦。它們也常見於可穿戴設備中，提供穩定的電力傳遞，並在迷你型態中實現。 在 IoT 模組中，這些 MLCCs 支持可靠的高頻操作和無線通信的噪聲抑制。此外，感測模組受益於它們能夠安放在敏感電路附近，確保準確的信號過濾和穩定的性能，而不增加 PCB 的大小。

為什麼更換 MLCC 應考慮的不僅僅是匹配電容值？

在進行 MLCC 更換時，僅僅匹配電容值是不夠的。擁有相同電容的元件在電壓等級、直流偏壓性能、介電材料類型和封裝尺寸上可能有所不同，這些都會影響電路的行為。遵循適當的 0201 和 0402 MLCC 選擇指南有助於確保可靠的性能及與原設計的相容性。
