LM3528TME/NOPB 是由 Luminary Micro / 德州儀器(Texas Instruments)設計的高度多功能集成電路(IC)。它屬於刷 LED 驅動器(LED Drivers)類別,是驅動與控制 LED 背光應用的理想方案。
LM3528TME/NOPB 的主要特點包括:
功能:該 IC 為具有升壓(boost)拓撲的直流-直流調節器(DC-DC Regulator),可提供兩個獨立輸出通道。專為高效驅動 LED 背光而設,每個通道最大輸出電流為 20mA。
設計挑戰:LM3528TME/NOPB 能有效應對 LED 背光應用中常見的設計挑戰,例如需小型化、節能以及可調光的 LED 驅動解決方案。其體積小巧(12-SMD,尺寸為 1.22x1.62毫米),並具備集成調光功能,非常適合空間有限的設計需求。
規格:該 IC 在 -40°C 至 85°C(Ta)的廣泛溫度範圍內運行,供電電壓範圍為 2.5V 至 5.5V。其開關頻率為 1.25MHz,最大輸出電壓可達 22V。
優點:LM3528TME/NOPB 擁有多個關鍵優勢,包括高效能、體積緊湊,以及集成的調光功能。其升壓拓撲能適應較寬的輸入電壓範圍,適用於多種應用場景。
相容性:此產品不含鉛,並遵循 RoHS 標準,確保與各種電子系統及環境規範兼容。
應用範圍:此晶片主要用於 LED 背光,如手機、平板電腦及其他消費電子產品中的背光系統。
同類型型號:市面上有多個相似或替代型號,例如 LM3528TMEDKR,它是 LM3528TME/NOPB 的不同封裝版本。
總結:LM3528TME/NOPB 是一款高度多功能且高效的 LED 驅動晶片,能應對 LED 背光應用中的設計挑戰,是許多消費電子裝置中的重要元件。
LM3528TME/NOPB 主要技術屬性
LM3528TME/NOPB 具備升壓(Boost)直流轉換器拓撲,配備具有兩個輸出的 LED 驅動晶片,每個通道可驅動最高20mA電流。工作頻率為1.25MHz,內建切換元件,支援調光控制,提升在不同照明條件下的顯示效果。供電電壓範圍為2.5V至5.5V,最高輸出電壓可達22V,適用於多樣 LED 應用。
LM3528TME/NOPB 包裝尺寸

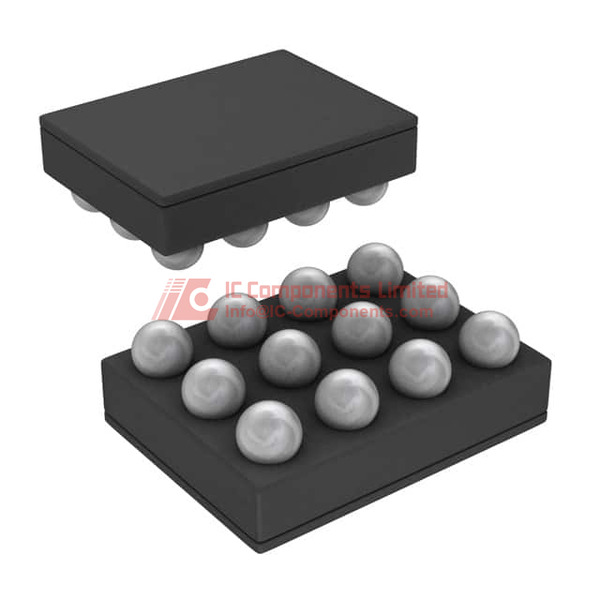

封裝類型為 DSBGA12,封裝尺寸為 1.22x1.62 毫米,採用表面貼裝(SMD)設計,適用於高密度電子產品組裝。
LM3528TME/NOPB 應用領域
專為背光應用設計,適用於各類 LCD 面板、顯示屏及其他需要背光照明的設備,確保均勻亮度和穩定性能。
LM3528TME/NOPB 功能特點
LM3528TME/NOPB LED 驅動IC具有雙輸出,內建升壓(Boost)電源管理,支持調光,並提供高效的能耗控制。其頻率高達1.25MHz,便於小型化設計,並具有內建開關元件以提升整體效率。
LM3528TME/NOPB 品質與安全特性
具有1級(MSL 1)濕氣敏感等級,代表產品具有較長的保存期限與高可靠性。符合RoHS環保標準,無含有害物質,保障使用安全與環境友善。
LM3528TME/NOPB 相容性
廣泛支持需供電電壓2.5V至5.5V、輸出電壓最高達22V的 LED 應用,適用於多種顯示裝置和照明系統的電子設計需求。
LM3528TME/NOPB 資料表 PDF
請從我們的官方網站下載LM3528TME/NOPB的資料手冊PDF,獲取完整且最權威的規格資訊,助力您做出精確的元件選擇與應用方案。
