什麼是差分訊號傳輸？工作原理、EMI降低和用途

差分訊號是一種訊號傳輸方法，用於提高現代電子系統中的抗噪性、降低 EMI 並保持可靠的高速通訊。它不是透過一條接地訊號線發送數據，而是使用兩個互補訊號並測量它們之間的電壓差。本文解釋了差分訊號的工作原理、共模訊號和差模訊號之間的差異、它與單端訊號的比較、為什麼它可以降低雜訊和電磁幹擾，以及阻抗、端接、PCB 佈線和訊號完整性如何影響實際性能。它還涵蓋常見的差分訊號標準，例如 USB、乙太網路、RS-485、CAN 總線、LVDS、HDMI、PCIe 和 SATA。

目錄

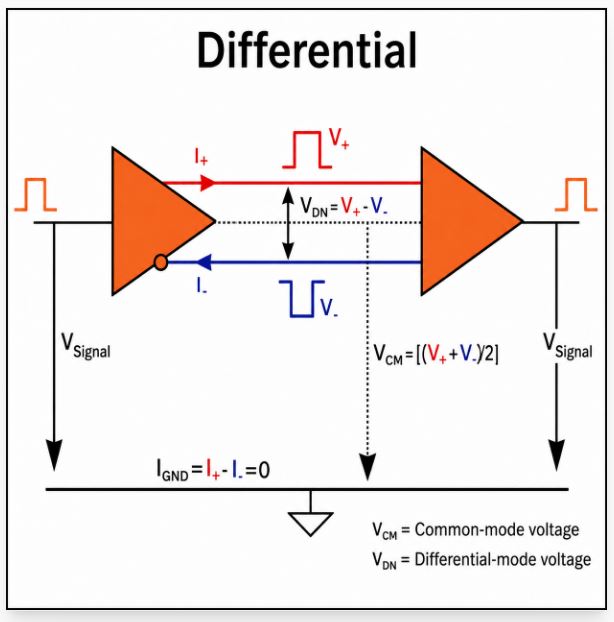

圖 1：差分訊號

什麼是差分訊號及其工作原理？

差分訊號是一種使用兩個互補訊號而不是參考地的單一訊號傳輸資料的方法。接收器測量兩條線路之間的電壓差，使傳輸更能抵抗外部幹擾。由於其可靠性，差分訊號廣泛應用於 USB、乙太網路、HDMI、PCIe、SATA 和 CAN 總線等通訊標準。

差分對傳送相等但方向相反的訊號。當一條線變成正值時，另一條線變成負值，變化量相同。接收器偵測線對之間的電壓差以識別傳輸的資料。由於不必要的干擾通常對兩條線路的影響相似，因此在處理訊號之前，大部分幹擾都會被消除。

這種訊號方法也有助於減少電磁輻射。電流對中的電流流向相反的方向，導致它們的部分電磁場相互抵消。這提高了傳輸品質並支援現代電子系統中的快速資料傳輸。

共模和差模訊號

在差分訊號系統中，訊號通常被分析為差模訊號或共模訊號，因為兩者都以不同的方式影響訊號完整性和通訊性能。了解這兩種訊號類型之間的差異對於高速 PCB 設計、乙太網路通訊、USB 介面、CAN 總線系統以及其他抗雜訊至關重要的高速電子電路非常重要。

訊號類型	描述	主要效果
差模 訊號	兩個相對的 攜帶有用數據的訊號	啟用 可靠的資料傳輸
共模 訊號	相同電壓 出現在兩個導體上	通常 代表不必要的噪音

差模訊號是透過差分對傳輸的實際資料訊號。當一條訊號線的電壓增加時，另一條訊號線的電壓也會降低相同的量。接收器測量線對之間的電壓差，以準確地恢復傳輸的資訊。

當兩個導體相對於地經歷相同的電壓變化時，就會產生共模訊號。發生這種情況的原因通常是電磁幹擾、開關雜訊或附近電路的耦合。由於兩條線路上都會出現相同的不需要的訊號，因此差分接收器可以透過共模雜訊抑制自動抑制大部分幹擾。

差分訊號與單端訊號

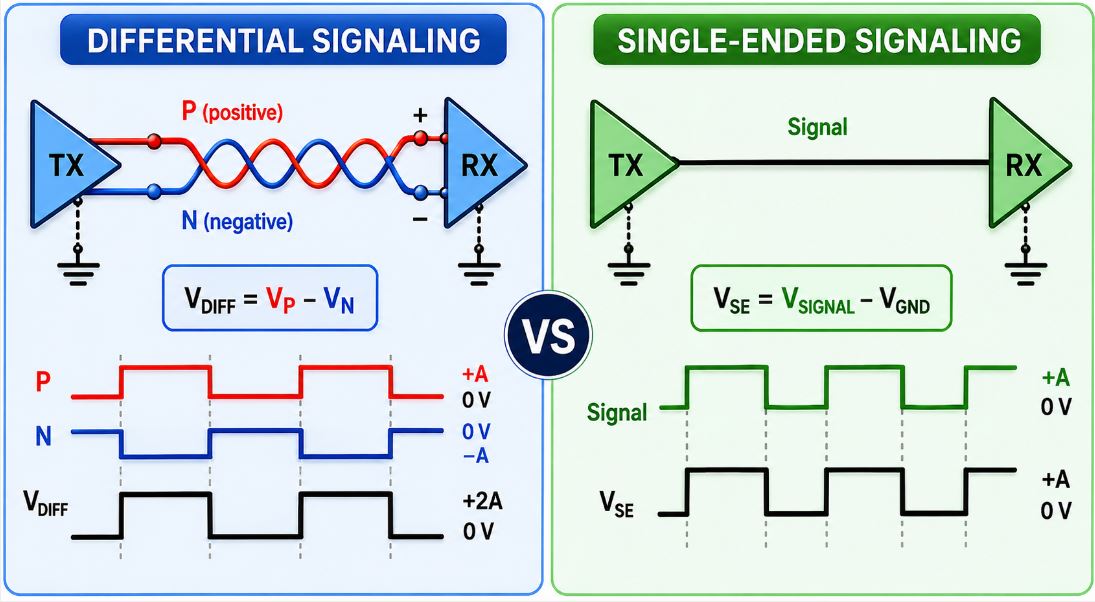

圖 2：差分訊號與單端訊號

特點	差速器 訊號	單端 訊號
訊號 傳輸	使用兩個 互補訊號	使用一個 訊號以地為參考
噪音 免疫力	非常高	較低
電磁幹擾發射	較低 電磁輻射	更高 電磁輻射
訊號 誠信	更多 高頻下保持一致	更多 對幹擾敏感
傳輸 距離	更適合 更長的距離	更有限
數據速度 能力	適合於 快速溝通	更適合 低速訊號
PCB 佈線 複雜性	需要 差分路由	更簡單 路由
常見 應用領域	USB， 乙太網路、CAN、PCIe、HDMI	GPIO、SPI、 串口

差分訊號通常被選用於快速通訊系統，因為它可以在長 PCB 走線和電纜上保持更好的傳輸品質。它在訊號精度和定時穩定性很重要的環境中特別有用。

單端訊號在嵌入式電子產品中仍然很流行，因為它更簡單且更具成本效益。低速感測器、GPIO 線和基本控制介面通常不需要差分對。工程師通常根據速度、距離、路由複雜性和系統需求在這兩種方法之間進行選擇。

為什麼差分訊號可以降低雜訊和 EMI

差分訊號表現良好的原因之一是它能夠減少外部幹擾的影響。由於兩條走線的佈線距離很近，因此附近的電氣幹擾往往會對兩條線路產生類似的影響。接收器僅關注線對之間的電壓差，有助於保存原始資料。

差分對發出的電磁輻射也比許多單端連接少。相反的電流會導致部分電磁場相互抵消，這有助於最大限度地減少對附近電路的干擾。這對於包含多個快速通訊通道的緊湊型設備變得非常重要。

雙絞線電纜透過將兩個導體沿著電纜長度暴露在幾乎相同的環境條件下，進一步改善了這種效果。這就是為什麼乙太網路和許多工業通訊系統依賴雙絞線差分對來實現可靠的長距離資料傳輸的原因。

差分阻抗和端接

在高速差分訊號系統中，差分阻抗和正確的端接對於維持穩定的訊號傳輸和良好的訊號完整性非常重要。隨著訊號速度的增加，PCB 走線和通訊電纜開始表現得像傳輸線，而不是簡單的電線。因此，阻抗不匹配會導致反射、振鈴、波形失真和通訊錯誤。

差分阻抗是在差分對的兩個導體之間測量的阻抗。它取決於走線寬度、走線間距、PCB 材料以及到接地層的距離等因素。為了保持可靠的高速通信，差分阻抗應在整個訊號路徑上保持一致。

不同的通訊介面根據其設計要求使用不同的阻抗值。

當阻抗沿差分對變化時，部分訊號會反射回訊號源。這些反射可能會使訊號失真並降低通訊可靠性，尤其是在高速 PCB 設計中。

端接透過將負載阻抗與傳輸線阻抗相匹配來幫助減少這些反射。在許多差分訊號系統中，終端電阻器放置在接收器附近，以適當吸收訊號能量並提高波形品質。

PCB 佈線也會影響差分阻抗和端接效能。不良的走線間距、過多的過孔、不正確的接地和不一致的佈線可能會造成阻抗不匹配，對訊號完整性產生負面影響。因此，高速 PCB 設計需要仔細的差分對佈線和阻抗控制，以保持可靠的通訊效能。

通用差分訊號標準與應用

標準/ 介面	典型 差分阻抗	主要 應用
USB 2.0 / USB 3.0	90Ω	電腦 週邊和資料傳輸
乙太網路	100Ω	網路 和通訊系統
RS-485	120Ω	工業 通訊系統
CAN總線	120Ω	汽車 通訊網路
LVDS	100Ω	顯示， 相機和 FPGA 系統
HDMI	100Ω	音訊和 視訊傳輸
PCIe	85Ω	高速 電腦介面
SATA	100Ω	儲存 設備通訊

許多現代介面都使用差分訊號，因為它支援可靠的高速資料傳輸。USB、PCIe、HDMI 和 SATA 使用差分對在處理器、圖形系統、儲存裝置和周邊設備之間交換資料。

乙太網路依靠雙絞線差分對來維持長電纜上的通訊品質。工業設備經常使用 RS-485，因為它在馬達和重型電氣設備周圍表現良好。汽車電子設備使用 CAN 總線網路在控制器、感測器和車輛系統之間交換資料。

LVDS 常見於顯示器、相機和 FPGA 平台中，在這些平台中，緊湊的佈局設計和減少電磁輻射非常重要。

真實電子系統中的差分訊號

電腦和高速介面

現代運算平台使用差分訊號在處理器、儲存設備、圖形硬體和周邊設備之間進行通訊。USB、PCIe、SATA、HDMI 和 DisplayPort 等介面依靠差分對來支援快速資料交換，同時減少波形失真。

網路和通訊系統

乙太網路通訊使用雙絞差分對來支援長電纜上的可靠資料傳輸。包括路由器、交換器和伺服器在內的網路設備受益於在苛刻的操作條件下提高的傳輸一致性。

汽車電子

汽車電子設備包含許多電磁活動源，包括點火系統、馬達和電源控制電路。CAN 總線差分通訊有助於維持煞車系統、引擎控制器、感知器和板載模組之間的準確資料交換。

工業自動化系統

工業設施通常包含重型機械和交換設備，可能會幹擾通訊訊號。RS-485等差分介面因其支援穩定的長距離通訊而廣泛應用於PLC系統、機器人、工業監控設備和工廠自動化網路。

顯示器、相機和嵌入式系統

顯示系統、影像感測器、FPGA 板和嵌入式設備經常使用差分通訊來支援緊湊的佈局和高效的資料傳輸。LVDS 等技術通常用於需要減少電磁輻射和快速訊號傳輸的應用。

差分對路由和訊號完整性

PCB 佈局品質對於差分訊號效能起著重要作用。差分對中的兩條走線應保持靠近並保持匹配的長度，以便兩個訊號幾乎同時到達接收器。不等的長度可能會引入偏差和與時序相關的問題。

受控阻抗佈線也很重要，因為阻抗不連續可能會產生反射和波形失真。許多通訊標準需要特定的差分阻抗值，例如 90 Ω 或 100 Ω，這取決於介面類型。正確的端接有助於減少傳輸路徑上的反射。

不良的路由實踐可能會引入串擾、振鈴、訊號損失和電磁幹擾。過多的過孔、不一致的間距、破損的返迴路徑和尖銳的佈線角會降低快速通訊系統的整體傳輸品質。

問題	常見原因	效果
反思	阻抗 不匹配	訊號 失真
串擾	不良痕跡 間距	噪音 耦合
傾斜	不等跡 長度	計時錯誤
電磁幹擾	可憐 接地或佈線	通訊 不穩定
振鈴	不當 終止	不穩定 波形

工程師通常使用示波器、眼圖和訊號完整性模擬來評估差分通訊鏈路並排除故障。

差分訊號的實際優勢

更好的抗噪性

差分訊號有助於通訊系統即使在包含開關電路、馬達和其他電磁活動源的環境中也能繼續準確運作。

緊湊型電子系統中的 EMI 更低

電磁輻射的減少有助於附近電路的運行，減少與幹擾相關的問題，從而使差分訊號在緊湊的 PCB 佈局和嵌入式設備中非常有用。

更穩定的高速通訊

差分對有助於在高頻運行的快速通訊介面中保持更清晰的波形並減少傳輸錯誤。

改進的長距離傳輸

差分通訊透過降低對外部幹擾和訊號衰減的敏感性，支援跨長 PCB 走線和電纜的更可靠的資料傳輸。

工業和汽車環境中更高的可靠性

工廠設備、汽車電子和電力系統通常在惡劣的電氣條件下運作。儘管馬達、開關設備和重型機械產生幹擾，差分介面仍有助於維持可靠的通訊。

結論

差分訊號廣泛應用於現代電子系統中，因為它可以提高訊號完整性、減少電磁幹擾並支援可靠的高速資料通訊。透過兩個互補訊號傳輸數據，它有助於最大限度地減少外部雜訊的影響，同時在 PCB 走線和電纜上保持更清晰的波形效能。USB、乙太網路、PCIe、HDMI、RS-485、CAN 總線和 LVDS 等技術依靠差分通訊在運算、網路、汽車、工業和嵌入式應用中穩定運行，在這些應用中，可靠的資料傳輸至關重要。
