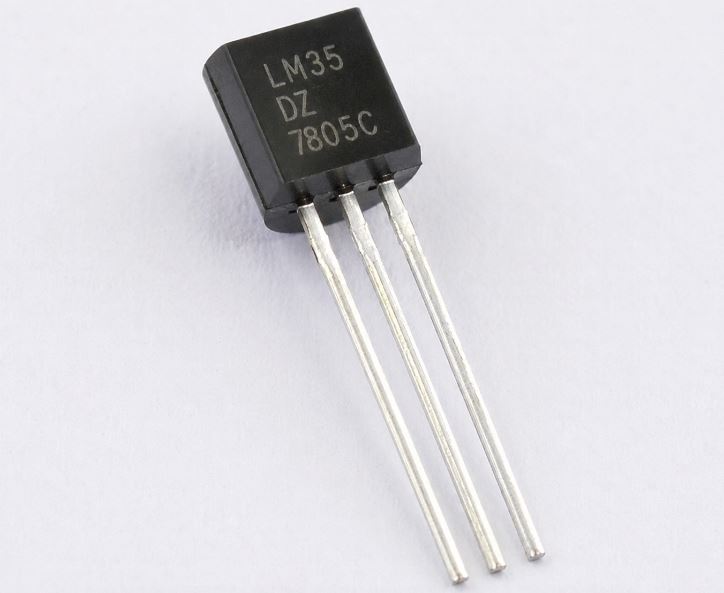

圖 1：LM35 溫度感測器

什麼是LM35溫度感測器？

LM35 溫度感測器是一款精密類比溫度感測器，用於測量電子和嵌入式系統中的溫度。它以其設計簡單、溫度測量準確、易於整合到電路中而廣為人知，深受初學者、學生、工程師和業餘愛好者的歡迎。與某些需要複雜校準的溫度感測器不同，LM35 在工廠以攝氏度為單位進行校準，這有助於簡化電子電路設計。LM35 感測器尺寸緊湊、成本低廉且性能可靠，成為教育項目、原型開發和一般電子溫度感測應用的常見選擇。

LM35 溫度感測器的工作原理

LM35 溫度感測器的工作原理是將周圍溫度變化轉換為成比例的類比電壓輸出。隨著溫度升高，LM35的輸出電壓也線性增加，使電子電路和微控制器的溫度測量變得簡單且準確。LM35 模擬溫度感測器的主要特性之一是其校準輸出範圍為每攝氏度 10mV。由於溫度和電壓之間存在這種線性關係，LM35 可以輕鬆計算溫度，無需複雜的校準電路。

溫度	輸出 電壓
25℃	250毫伏
50℃	500毫伏
100℃	1V

在 LM35 IC 溫度感測器內部，精密半導體元件會持續偵測溫度變化並將其轉換為穩定的電訊號。然後，產生的類比電壓透過輸出引腳發送到 Arduino 板、ADC 電路和嵌入式系統等設備，以進行溫度監控。由於 LM35 消耗的功率非常少，因此產生的自熱極小，有助於在連續運行期間保持準確的溫度讀數。其簡單的類比輸出、穩定的性能和簡單的訊號處理使 LM35 成為電子和嵌入式系統設計中使用最廣泛的溫度感測器之一。

LM35 引腳分配、引腳配置和基本接線

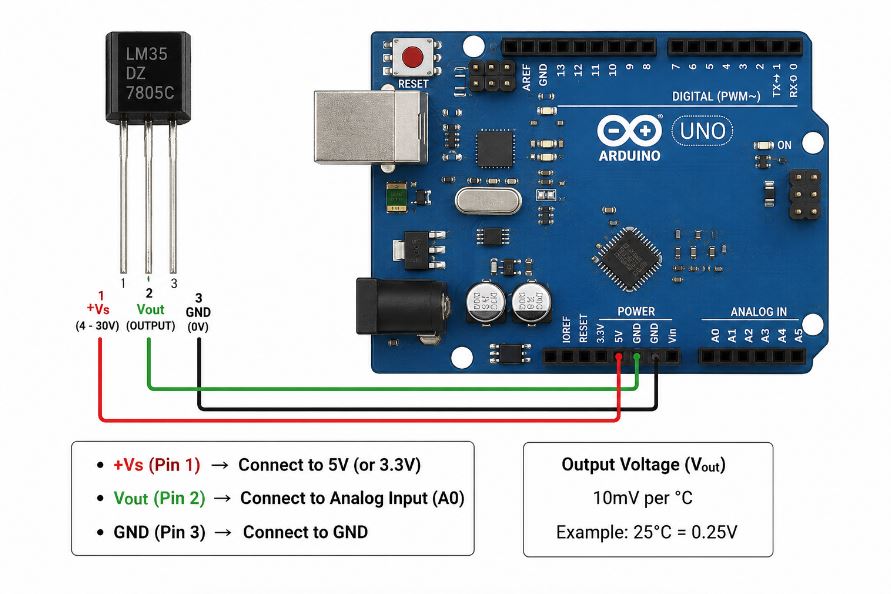

圖2：LM35溫度感測器的基本接線

LM35 溫度感測器採用簡單的三引腳配置進行電源輸入、類比輸出和接地連接。大多數 LM35 感測器均採用 TO-92 電晶體式封裝，通常用於電子電路和原型板。當 LM35 封裝的扁平面朝前且接腳朝下時，左側接腳為電源電壓 (VCC)，中間接腳為類比輸出 (VOUT)，右側接腳為接地 (GND)。根據電路設計，VCC 引腳通常工作在 4V 至 30V 之間。 VOUT 接腳產生代表電壓的類比電壓訊號。 測量溫度，而 GND 引腳完成電氣 連接到電路接地。

插銷	功能	描述
電壓控制電路	電源	耗材 感測器的工作電壓
輸出電壓	類比輸出	輸出 電壓與溫度成正比
接地	地面	完成 電路接地連接

LM35 主要特性與規格

參數	價值
感測器類型	模擬 溫度感測器
輸出規模	10毫伏/℃
營運 電壓	4V–30V
溫度 範圍	-55°C 至 150℃
準確度	±0.5℃ 典型
輸出類型	模擬 電壓
校準	工廠 以 °C 為單位校準
封裝類型	TO-92， TO-220、SOIC

LM35 溫度感測器專為電子系統中精確、穩定的溫度測量而設計。其工廠校準的攝氏度輸出有助於簡化溫度感測電路，因為通常不需要額外的校準組件。該感測器還支援寬工作電壓範圍和低功耗，使其適用於嵌入式系統、類比監控電路和基於微控制器的應用。

LM35 與其他溫度感測器對比

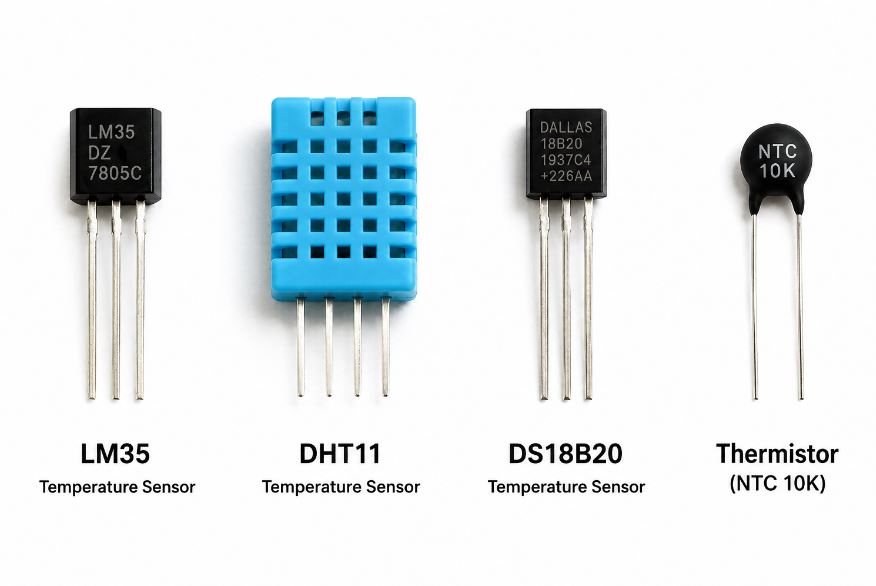

圖 3：LM35 與其他溫度感測器對比

特點	LM35	雙氫睪酮11	DS18B20	熱敏電阻
感測器類型	模擬 溫度感測器	數位 溫濕度感測器	數位 溫度感測器	電阻式 溫度感測器
輸出類型	模擬 電壓	數位 訊號	數位 訊號	阻力 改變
準確度	好	中等	高	中等至 高
溫度 範圍	-55°C 至 150℃	0°C 至 50°C	-55°C 至 125℃	取決於 類型
輕鬆 介面	非常簡單	簡單	簡單	需要 額外電路
校準 要求	工廠 已校準	工廠 已校準	工廠 已校準	常 需要校準
噪音 免疫力	中等	更好	高	中等
長電纜 支援	有限公司	更好	優秀	中等
附加 特點	簡單線性 輸出	措施 濕度	多個 感測器支援	低成本
最佳使用 案例	模擬 電路、嵌入式系統	天氣 監控	精確度 數位監控	低成本 溫度檢測

常見 LM35 故障排除技巧

LM35 溫度感知器電路有時可能會遇到讀數不穩定、輸出值不正確或接線相關問題。大多數問題是由不正確的連接、電噪聲或不正確的 ADC 計算引起的。下面的故障排除表列出了 LM35 的常見問題和實用解決方案。

問題	可能 原因	故障排除 提示
無輸出 電壓	不正確 接線或感知器損壞	檢查 LM35 腳位排列並正確驗證 VCC、GND 和輸出連接
不穩定 溫度讀數	電力 噪音或連接鬆動	使用短 佈線，改善接地，加旁路電容
不正確 溫度值	ADC 錯誤 計算或參考電壓	驗證 模數轉換公式和參考電壓設定
恆定0°C 閱讀	輸出引腳 未正確連接	檢查 類比輸入連接和麵包板接線
溫度 讀數過高	不正確 電源或感測器放置	使用穩定的 電源並避免將感測器放置在發熱部件附近
波動 類比輸出	動力差 濾	添加一個小 VCC 和 GND 之間的電容可減少訊號雜訊
感測器 過熱	過度 電源電壓或連接錯誤	確保 工作電壓維持在 LM35 建議範圍內
隨機 溫度變化	弱 麵包板接觸或乾擾	確保所有安全 跨接導線並避免在高電流電路附近鋪設感測器導線

LM35 在實際電子系統的應用

HVAC、冷卻和熱保護系統

• 空調系統 – LM35 有助於監控室溫以進行自動冷卻控制。

• 智慧型恆溫器 – 感測器測量環境溫度以維持穩定的室內條件。

• 自動風扇控制器 – 當溫度過高時，LM35 會啟動冷卻風扇。

• 電腦熱保護 – 溫度監控電路有助於防止 CPU 和電源過熱。

• 電池冷卻系統 – 此感知器有助於調節可充電電池電路的冷卻。

工業和電源管理應用

• 馬達保護系統 – LM35 偵測電動機和機械的過熱情況。

• 變壓器監控 – 工業電路使用 LM35 感知器來追蹤變壓器溫度。

• 工廠自動化設備 – 此感測器在工業系統中提供即時熱監控。

• 電池充電電路 – LM35 感測器有助於偵測充電週期期間的過熱情況。

• UPS 和逆變器系統 – LM35 溫度感測改善了備用電源系統的熱保護。

Arduino、嵌入式和教育項目

• 數位溫度計項目 – LM35常用於即時溫度顯示電路。

• 物聯網監控設備 – 嵌入式系統使用 LM35 感測器進行環境溫度感測。

• 基於微控制器的電路 – 感測器為嵌入式應用提供類比溫度輸入。

• 電子培訓套件 – LM35 廣泛用於學習類比感測器介面。

• 工程實驗室實驗 – 學生使用 LM35 電路研究溫度感測和 ADC 轉換。

結論

LM35 溫度感測器仍然是模擬溫度感測的實用選擇，因為它具有 10mV/°C 線性輸出、簡單的 VCC-VOUT-GND 引腳配置、寬工作範圍和工廠校準。其基本接線需求使其能夠輕鬆與Arduino板、ADC電路和嵌入式系統連接，而正確的接地、穩定的電源和降噪有助於提高讀取精度。與 DS18B20 和 DHT11 等數位感測器相比，LM35 最適合簡單的類比電路、教育專案、冷卻控制、HVAC 監控、工業保護和電源管理應用。
